빔프로젝터를 설치한 뒤 화면이 사다리꼴로 보이면 대부분 키스톤(Keystone) 보정 기능을 사용합니다.

프로젝터가 스크린 정면에 정확히 위치하지 않아 생긴 화면 왜곡을 디지털 방식으로 보정하는 기능입니다.

그렇다면 키스톤 기능이 있는 프로젝터라면 설치 위치를 조금 비켜서 잡아도 괜찮을까요?

가능하면 처음부터 키스톤 보정을 많이 사용하지 않아도 되는 위치에 프로젝터를 설치하는 것이 좋습니다.

이번 미래인재아카데미 현장은 인테리어 공사 단계부터 프로젝터 설치 위치를 사전에 협의했습니다.

그 결과 실제 설치에서는 키스톤 보정을 거의 사용하지 않고 화면을 맞출 수 있었습니다.

사용한 제품은 비비텍 MH748ST 5,000안시 Full HD 단초점 빔프로젝터 2대입니다.

———

프로젝터 설치는 인테리어가 끝난 뒤 시작되지 않았습니다

▼[미래인제아카데미 비비텍 MH748ST 설치 강의실 현장 사진]

이번 현장의 특징은 프로젝터를 설치하는 날보다 훨씬 앞에서부터 설치 준비가 시작됐다는 점입니다.

미래인재아카데미는 인테리어 공사가 진행되는 단계에서 프로젝터 설치를 함께 준비했습니다.

당사와 인테리어 업체가 사전에 설치 위치를 협의하고,

프로젝터가 설치될 곳에 맞춰 전원과 HDMI 케이블, CD관을 미리 준비했습니다.

CD관은 천장이나 벽 내부에 케이블을 넣어 보호하고 추후 케이블 교체도 가능하도록 사용하는 배관입니다.

프로젝터 위치를 미리 정해두면 인테리어가 끝난 뒤 케이블이 길게 노출되거나

몰딩을 추가해야 하는 상황을 줄일 수 있습니다.

하지만 이번 현장에서 사전 설계가 중요했던 이유는 배선 때문만은 아닙니다.

프로젝터 렌즈가 있어야 할 위치를 미리 잡을 수 있었기 때문입니다.

———

왜 MH748ST 단초점 프로젝터를 선택했을까요?

이번 현장에는 비비텍 MH748ST가 설치되었고

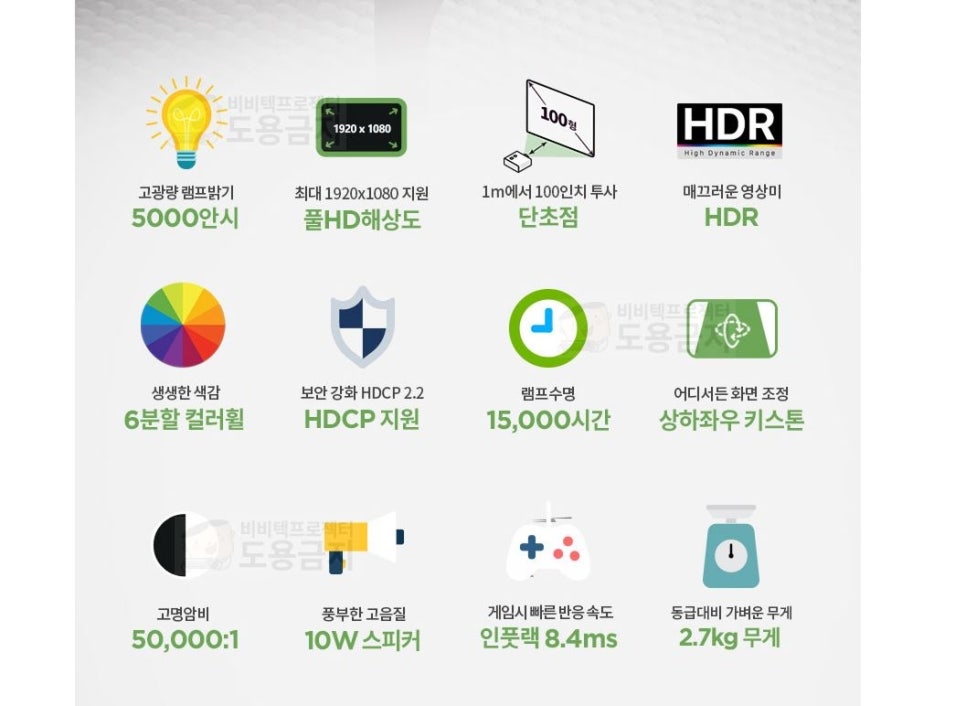

주요 사양은 다음과 같습니다.

비비텍 MH748ST는 5,000안시, Full HD급, 50,000:1 명암비의 단초점 입니다.

이번처럼 교육자료의 글자와 이미지를 함께 사용하는 학원에서는 Full HD급 해상도가 세밀한 자료를 표현하는 데 유리하고, 조명을 사용하는 강의실에서는 5,000안시의 밝기도 제품 선택에서 중요한 요소입니다.

하지만 이번 설치에서 특히 중요한 것은 모델명 뒤의 ST(Short Throw), 즉 단초점입니다.

단초점 프로젝터는 일반형보다 짧은 거리에서 큰 화면을 만들 수 있습니다.

강의실에서는 프로젝터를 스크린 가까이에 설치할 수 있기 때문에

강사님들이 사람으로 인해 화면에 생기는 그림자와 눈부심을 줄이는 데 유리합니다.

———

단초점일수록 설치 위치를 정확하게 잡아야 합니다

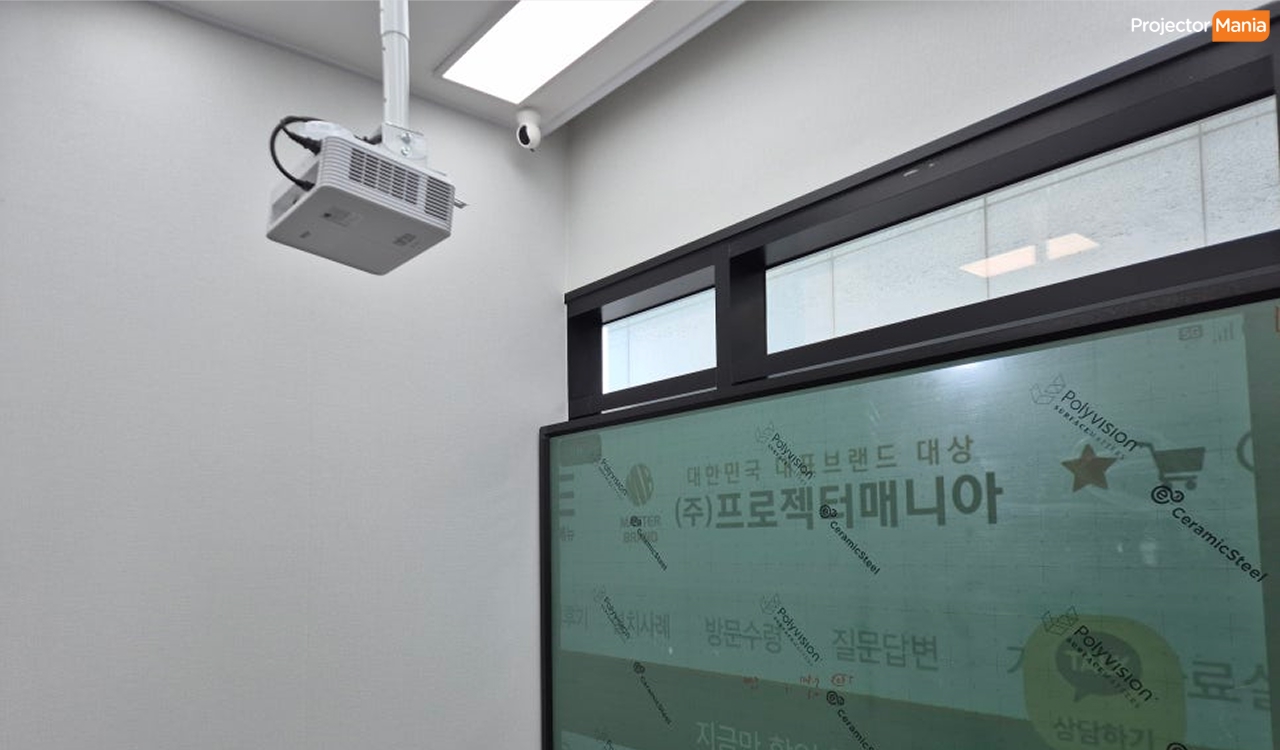

▼칠판과 가까운 거리에 설치되어 눈부심 방지가 가능한 비비텍 MH748ST

단초점일수록 설치 위치를 정확하게 잡아야 합니다

단초점 프로젝터라고 하면 흔히 "가까이 설치하면 되는 프로젝터" 정도로 생각하기 쉽습니다.

하지만 실제 설치에서는 조금 다릅니다.

원하는 화면 크기가 정해지면 그 화면을 만들기 위해 필요한 투사거리가 결정됩니다.

즉 스크린에서 무조건 가까운 곳이 아니라 해당 화면 크기에 맞는 정확한 거리에 렌즈가 위치해야 합니다.

영상을 보면 MH748ST가 단순히 천장에 붙어 있는 것이 아니라

봉브라켓을 이용해 아래쪽으로 내려와 있는 것을 확인할 수 있습니다.

이것은 단순히 프로젝터를 고정하기 위한 자재가 아닙니다.

천장 높이와 스크린의 위치를 고려해 프로젝터 렌즈의 높이를 화면에 맞추기 위한 설치 구성입니다.

특히 단초점 프로젝터는 짧은 거리에서 화면을 크게 확대하기 때문에

설치 위치의 작은 차이가 화면 위치나 형태에 영향을 줄 수 있습니다.

그래서 제품을 선택한 다음 천장 아무 곳에 설치하는 것이 아니라,

화면 크기 → 투사거리 → 렌즈 위치 → 브라켓 위치 순서로 계산하는 것이 중요합니다.

———

키스톤이 있는데 왜 설치 위치를 정확하게 맞춰야 할까요?

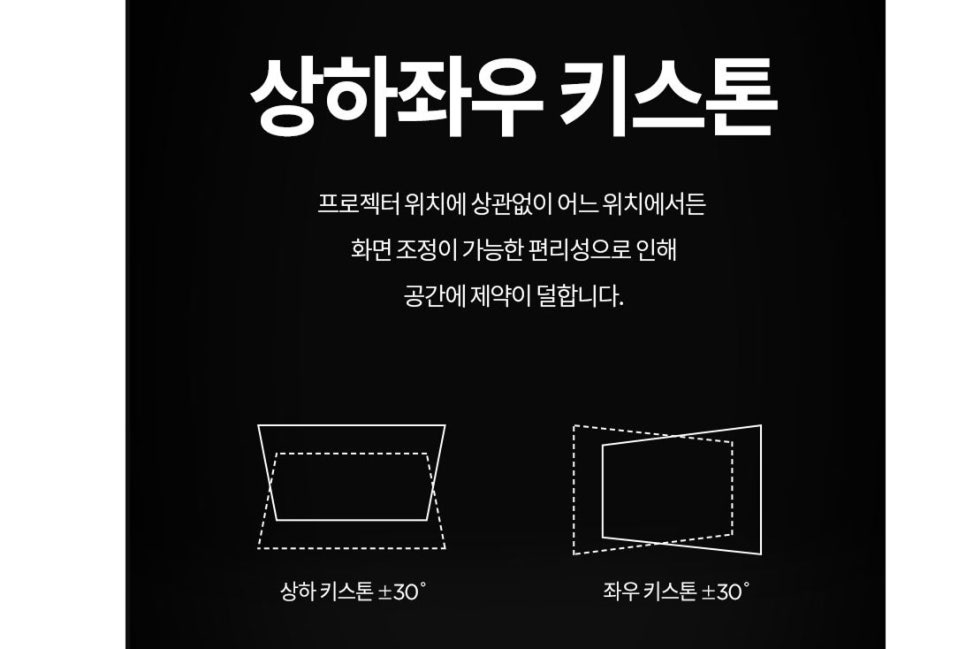

키스톤은 매우 편리한 기능입니다.

프로젝터가 화면을 비스듬하게 투사하면 사각형이어야 할 화면이 사다리꼴 형태로 변할 수 있는데,

이를 디지털 방식으로 다시 직사각형에 가깝게 만들어줍니다.

하지만 여기서 알아둘 부분이 있습니다.

키스톤은 렌즈 자체를 움직여 화면을 바로잡는 기능이 아니라 영상 데이터를 디지털 방식으로 변형하는 보정 기능입니다.

보정량이 커질수록 원래 영상의 전체 픽셀 영역을 그대로 활용하지 못하고

화면 가장자리의 선명도에도 영향을 줄 수 있습니다.

따라서 키스톤 기능은

"설치 위치가 틀려도 상관없게 만들어주는 기능"

이라기보다,

"정확하게 설치한 뒤 남아 있는 미세한 화면 왜곡을 보정하는 기능"

으로 활용하는 것이 좋습니다.

———

이 현장에서는 키스톤을 거의 사용하지 않았습니다

미래인재아카데미에서는 인테리어 단계에서부터 프로젝터 설치 위치를 사전에 협의했습니다.

그 결과 실제 설치에서는 키스톤 보정을 거의 사용하지 않고 화면을 맞출 수 있었습니다.

프로젝터가 화면 중심축에서 크게 벗어나지 않은 위치에 설치되었고

천장이 높기 때문에 봉브라켓을 이용해 프로젝터 자체를 필요한 높이까지 내려 설치했습니다.

즉 화면이 맞지 않는 것을 전자적인 보정 기능으로 해결하기 전에 프로젝터의 실제 위치와 높이를 먼저 맞춘 것입니다.

이런 설치 방식은 특히 신규 학원이나 사무실 인테리어를 계획하고 있다면 참고할 만합니다.

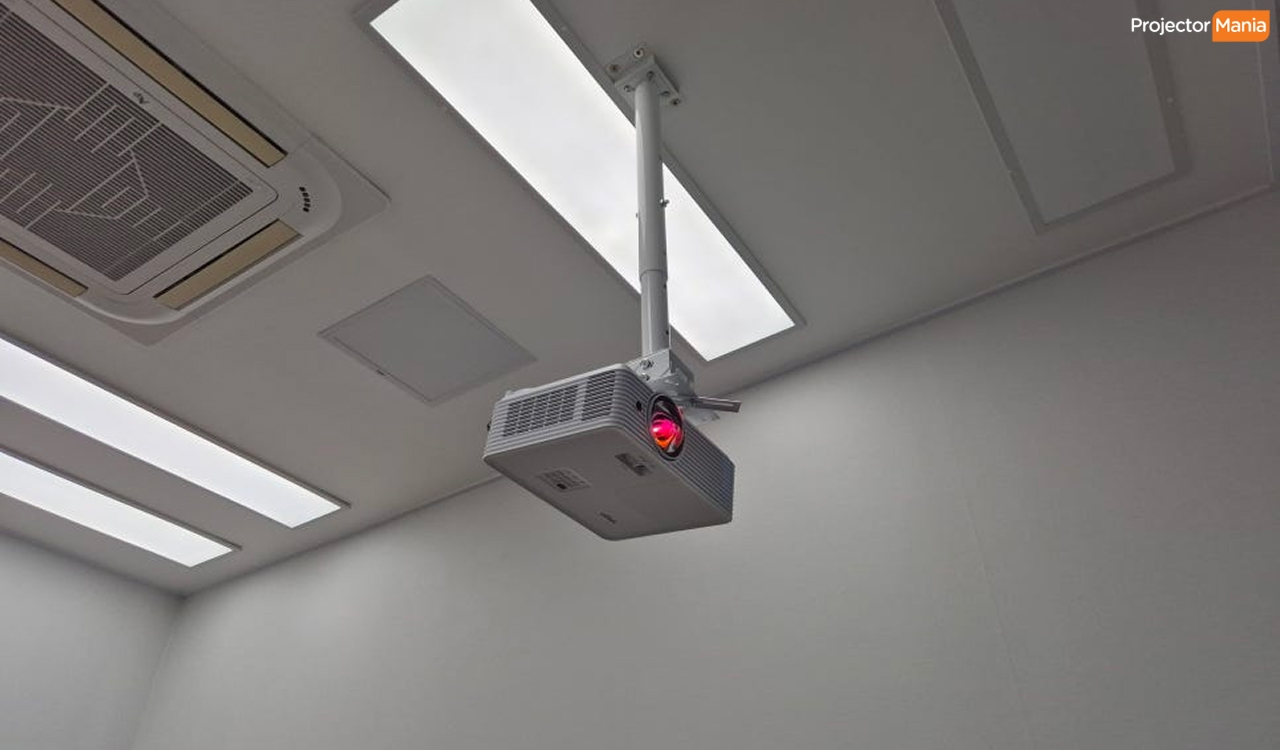

▼[높은 층고로 인해 봉브라켓으로 내려서 설치된 MH748ST 빔프로젝터]

———

사진 속 화면이 어두워 보이는 이유도 확인해야 합니다

이번 설치사진을 보면 한 가지 의문이 생길 수 있습니다.

"5,000안시 프로젝터인데 화면이 왜 이렇게 어둡지?"

사진만 보면 충분히 그렇게 느낄 수 있습니다.

하지만 이 사진은 MH748ST의 최종적인 화면 밝기를 보여주는 사진이 아닙니다.

촬영 당시 스크린 겉면의 보호재를 아직 제거하지 않은 상태에서

설치 및 화면 위치를 확인하기 위해 테스트 투사한 모습입니다.

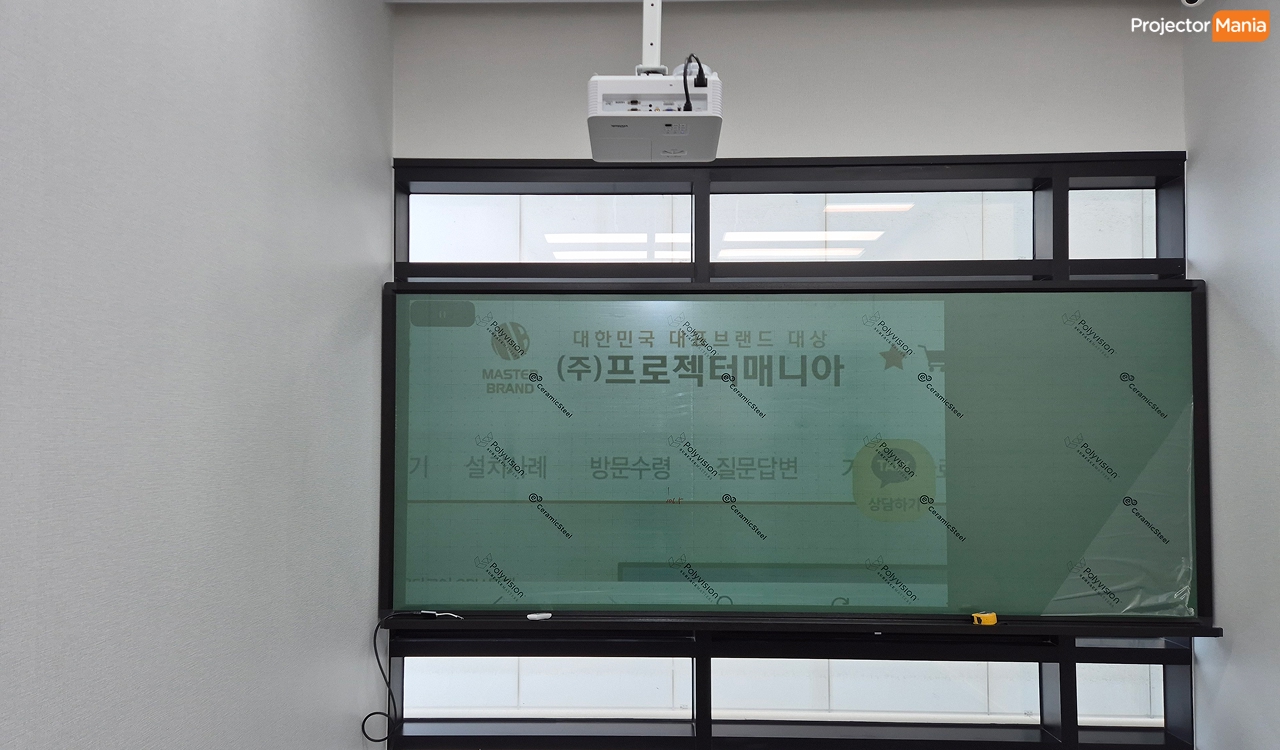

▼[보호재가 남아있는 청칠판에 테스트 투사한 화면 사진]

따라서 사진에서 보이는 밝기와 색감을 MH748ST의 실제 투사 성능으로 판단해서는 안 됩니다.

보호재가 있는 상태에서는 스크린 본래의 표면 반사 특성이 제대로 나타나지 않기 때문에

실제 사용 상태와 화면이 다르게 보일 수 있습니다.

사진의 목적 역시 최종 화질 평가가 아니라

프로젝터 위치와 화면 정렬 상태를 확인하는 설치 과정 기록으로 보는 것이 정확합니다.

이처럼 설치사진을 볼 때도 제품의 안시 숫자와 사진만 비교하기보다는

촬영 당시의 투사면과 주변환경까지 함께 확인해야 합니다.

———

인테리어 전에 프로젝터 위치를 정하면 무엇이 달라질까요?

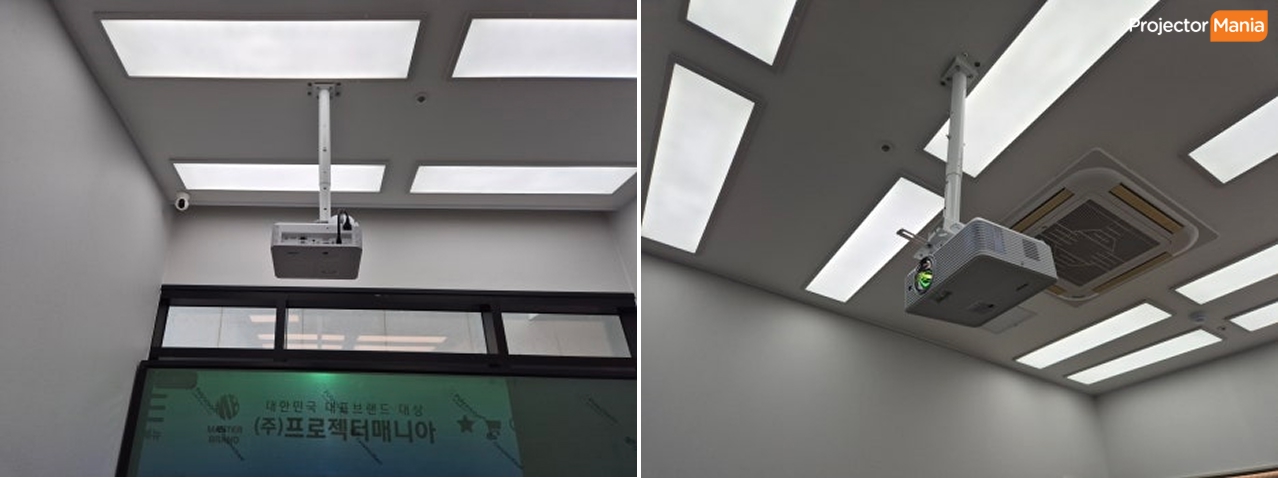

▼[빔프로젝터 천장설치시 천장 구조물 확인이 중요합니다!!]

프로젝터 설치를 예정하고 있다면 인테리어가 모두 끝난 뒤 제품을 선택하는 것보다

사전에 몇 가지를 결정해 두는 것이 좋습니다.

1. 원하는 화면 크기를 먼저 정합니다

   프로젝터 설치 위치는 원하는 화면 크기와 연결됩니다.

   100인치와 120인치는 필요한 투사거리가 다르기 때문에

   먼저 어느 정도 크기의 화면을 사용할지 결정해야 합니다.

2. 모델의 투사거리를 계산합니다

   같은 화면 크기라도 일반형과 단초점 프로젝터의 설치거리는 크게 다릅니다.

   따라서 단순히 '단초점 제품'이라고 정하는 것이 아니라 실제 선택할 모델을 기준으로 거리를 계산하는 것이 정확합니다.

3. 천장 구조물을 확인합니다

   계산된 설치 위치에 조명, 시스템에어컨, 점검구 등이 있으면 프로젝터를 원하는 위치에 설치하기 어려울 수 있습니다.

   인테리어 단계라면 이런 간섭을 미리 조정할 여지가 훨씬 많습니다.

4. 전원과 HDMI 배선을 미리 준비합니다

   이번 미래인재아카데미처럼 전원과 HDMI, CD관을 준비하면 설치 후 케이블 노출을 줄일 수 있습니다.

5. 천장 높이까지 계산합니다

   투사거리만 맞는다고 끝나는 것은 아닙니다.

   스크린 위치에 맞춰 렌즈의 높이도 고려해야 합니다.

   필요한 경우 이번 현장처럼 봉브라켓을 이용해 프로젝터를 천장에서 내려 설치할 수 있습니다.

———

키스톤보다 먼저 맞춰야 할 것은 프로젝터의 위치입니다

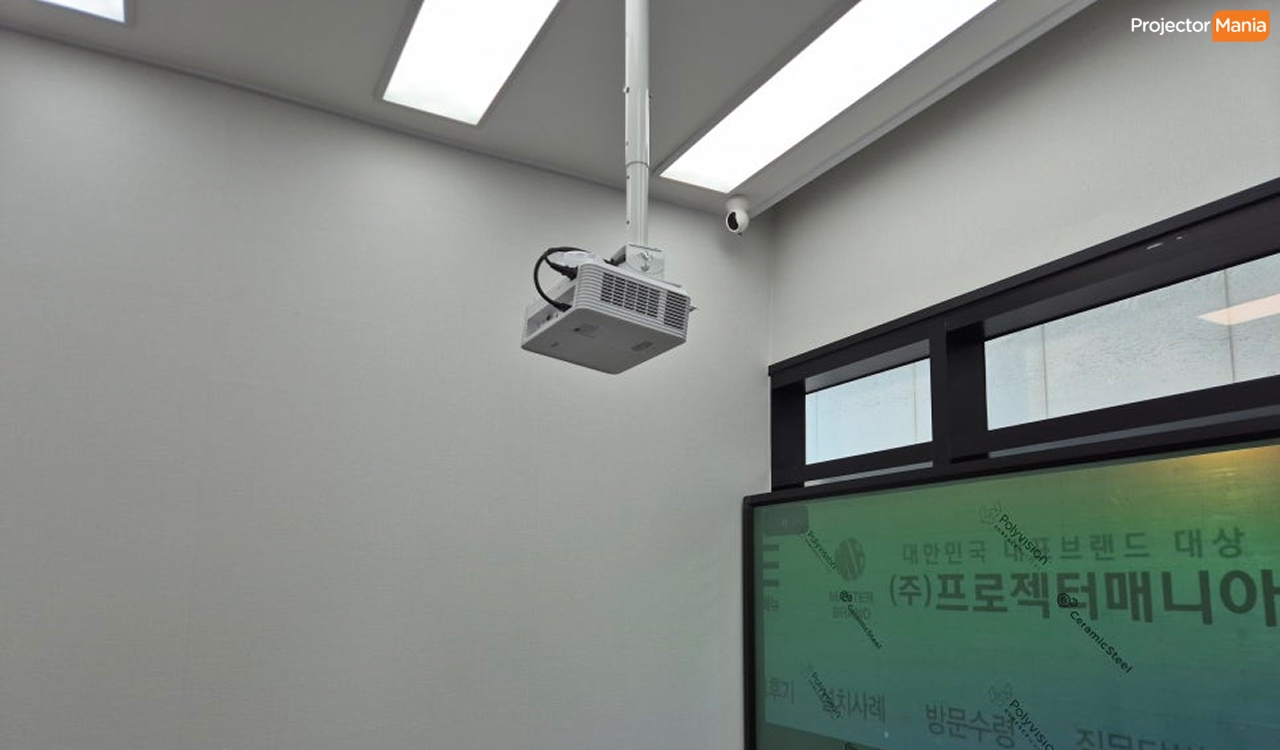

▼[깔끔한 화이트 색상으로 이질감 없이 잘어우러지는 비비텍 MH748ST]

프로젝터의 화면보정 기능은 계속 발전하고 있습니다.

하지만 좋은 보정 기능이 정확한 설치를 대신하는 것은 아닙니다.

이번 미래인재아카데미 설치에서는

인테리어 업체와 사전협의

→ 화면 위치 결정

→ 전원·HDMI·CD관 사전 배선

→ MH748ST 설치 위치 확보

→ 봉브라켓으로 높이 조정

→ 키스톤 사용 최소화

순서로 진행했습니다.

특히 사진을 보면 천장에는 여러 개의 조명과 시스템에어컨이 설치되어 있습니다.

이런 환경에서 인테리어가 모두 끝난 뒤 프로젝터 위치를 잡았다면

원하는 투사 위치와 천장 설비가 겹치는 상황이 발생할 수도 있습니다.

프로젝터 설치를 계획하고 있다면 제품 선택과 인테리어를 별개의 작업으로 생각하지 않는 것이 좋습니다.

———

신규 학원이라면 프로젝터부터 사기 전에 이것을 확인하세요

이번 사례에서 구매 전에 가장 참고할 만한 정보는 MH748ST의 5,000안시라는 숫자만은 아닙니다.

설치할 공간이 아직 공사 중이라면 오히려 그 시점이 프로젝터 설치를 준비하기 가장 좋은 시기라는 점입니다.

화면 크기를 정하고 제품을 선정하면 필요한 투사거리를 계산할 수 있습니다.

그 위치를 기준으로 전원과 HDMI를 준비하고 천장 구조물과 간섭하지 않도록 설치점을 확보할 수 있습니다.

그러면 실제 설치 단계에서는 화면을 억지로 키스톤으로 맞추는 것이 아니라

프로젝터 자체를 화면에 맞는 위치에 설치할 수 있습니다.

이번 미래인재아카데미의 MH748ST 설치가 보여주는 핵심도 여기에 있습니다.

화면보정 기능이 많아도, 가장 먼저 해야 하는 보정은 프로젝터의 설치 위치를 정확하게 잡는 것입니다.

———

FAQ

Q. 프로젝터 키스톤을 많이 사용하면 안 되나요?

키스톤은 화면 왜곡을 편리하게 보정할 수 있는 기능이지만 디지털 방식으로 영상을 변형합니다. 가능하다면 프로젝터의 위치와 각도를 먼저 맞추고 남아 있는 왜곡을 보정하는 용도로 사용하는 것이 좋습니다.

Q. 단초점 빔프로젝터도 투사거리 계산이 필요한가요?

필요합니다. 단초점은 일반형보다 짧은 거리에서 큰 화면을 만드는 방식이지 아무 위치에서 원하는 크기를 만들 수 있다는 의미는 아닙니다. 모델별 투사비와 원하는 화면 크기를 기준으로 설치거리를 계산해야 합니다.

Q. 학원 인테리어 중에는 언제 프로젝터 설치를 준비하는 것이 좋나요?

천장과 전기·통신 배선이 마감되기 전에 프로젝터 모델과 화면 크기를 결정하면 유리합니다. 설치 위치에 맞춰 전원, HDMI, CD관 등을 미리 준비할 수 있기 때문입니다.

Q. 사진에서 MH748ST 화면이 어두워 보이는데 5,000안시가 맞나요?

비비텍 공식 사양상 MH748ST는 5,000안시 제품입니다. 사진은 스크린의 겉면 보호재를 제거하기 전 테스트 투사 상태이므로 실제 사용 상태의 밝기나 화질을 보여주는 사진으로 판단하면 안 됩니다.
